طراحی ویلا در زمین شیبدار
راهنمای جامع طراحی و ساخت ویلا در زمین شیبدار؛ الگوهای استقرار، مراحل اجرا، دیوار حائل و زهکشی، سبک‌های مناسب و هزینه ساخت ویلا در سال ۱۴۰۵.
طراحی ویلا فرایندی است که در آن معماری، سازه، تأسیسات و محوطه یک بنای ویلایی بر اساس سه مبنا هماهنگ تعریف می‌شوند: ویژگی‌های زمین، اقلیم منطقه و نیازهای کارفرما. کیفیت این طراحی، آسایش فضاها، دوام ساختمان در برابر رطوبت و زلزله و هزینه نهایی ساخت را تعیین میکند. به همین دلیل طراحی اصولی ویلا با شناخت دقیق زمین و شرایط آن آغاز می‌شود، نه با انتخاب یک نقشه آماده.
طراحی ویلا در زمین شیبدار، به‌دلیل اختلاف ارتفاع زمین، الزامات فنی و هزینه‌ای متفاوتی با زمین مسطح دارد. نقشه‌برداری توپوگرافی، مطالعات خاک، انتخاب الگوی استقرار، طراحی پی و دیوار حائل و مدیریت آب‌های سطحی در این زمین‌ها نقش تعیین‌کننده دارند. در عوض، طراحی درست روی شیب امکان دید باز، نور طبیعی بیشتر و فضاهایی در چند تراز را فراهم میکند. شناخت این الزامات پیش از شروع طراحی، از خطاهای پرهزینه در اجرا جلوگیری میکند.
ویژگی‌های تعیین‌کننده زمین شیبدار در طراحی ویلا
میزان شیب زمین
شیب زمین معمولاً به درصد بیان می‌شود: اختلاف ارتفاع دو نقطه تقسیم بر فاصله افقی آن‌ها، ضرب در صد. شیب ۱۰۰ درصد برابر زاویه ۴۵ درجه است و به همین دلیل یکی گرفتن درصد و درجه، برآورد را به‌کلی اشتباه میکند. آنچه برای طراحی اهمیت دارد، شیب متوسط کل قطعه نیست، بلکه شیب در محدوده‌ای است که ساختمان روی آن می‌نشیند. یک زمین ممکن است در بخشی ملایم و در بخش دیگر تند باشد و همین تفاوت، بهترین جای استقرار ساختمان را مشخص کند.
میزان شیب مستقیماً تعداد ترازهای ساختمان را تعیین میکند. اختلاف ارتفاع زمین در طول ردپای ساختمان، وقتی با ارتفاع یک طبقه مقایسه شود، نشان می‌دهد ساختمان در یک تراز، با نیم‌طبقه یا در چند طبقه پلکانی بهتر می‌نشیند. با این حال، هیچ درصدی به‌تنهایی «امن» بودن زمین را تضمین نمی‌کند. شیب ملایم روی خاک اشباع یا لایه‌های سست می‌تواند از شیب تند روی بستر سنگی خطرناک‌تر باشد، پس عدد شیب همیشه کنار گزارش خاک تفسیر می‌شود.
جهت شیب نسبت به آفتاب و چشم‌انداز
جهت شیب مشخص میکند کدام جبهه ساختمان رو به فضای باز است و کدام جبهه به خاک تکیه دارد. در بسیاری از زمین‌های دامنه‌ای شمال کشور، چشم‌انداز اصلی یعنی دریا یا دشت در سمت شمال است و آفتاب از جنوب می‌تابد. نتیجه این است که جبهه رو به منظره، جبهه کم‌آفتاب است و جبهه آفتاب‌گیر به سمت کوه و خاک قرار دارد. حل این تعارض یکی از مهم‌ترین تصمیم‌های طراحی ویلا در این زمین‌هاست.
راه‌حل‌هایی مثل نورگیرهای بلند در اختلاف ترازها، حیاط‌های میانی، پنجره‌های سقفی و کنترل عمق پلان، نور جنوب را به فضاهای رو به شمال می‌رسانند. جهت شیب بر خرداقلیم زمین هم اثر دارد. دامنه‌های پشت به آفتاب مرطوب‌تر و سردترند و دیرتر خشک می‌شوند. هوای سرد شبانه هم به سمت دره‌ها پایین می‌رود، به همین دلیل میانه دامنه معمولاً از کف دره گرم‌تر و کم‌مه‌تر است.
موقعیت زمین نسبت به راه دسترسی
قرار گرفتن زمین در بالادست یا پایین‌دست جاده، منطق کل پلان را تغییر می‌دهد. در زمین پایین‌دست، ورودی و پارکینگ در بالاترین تراز قرار میگیرند و ساکنان برای رسیدن به فضاهای زندگی پایین می‌روند. در این حالت بام ساختمان از جاده دیده می‌شود و طراحی آن اهمیت پیدا میکند. در زمین بالادست، ورود از پایین است، ساختمان بر جاده مشرف است و حریم بیشتری دارد، اما رسیدن به فضاهای اصلی به پله، رمپ یا آسانسور وابسته است.
این موقعیت بر اجرا و تأسیسات هم اثر مستقیم دارد. شبکه برق، آب و گاز معمولاً در امتداد جاده‌اند و فاصله ارتفاعی ساختمان تا آن‌ها، نحوه انشعاب را تعیین میکند. در زمین پایین‌دست، فاضلاب و آب سطحی به‌طور طبیعی از جاده دور می‌شوند، ولی آب جاده هم به سمت زمین سرازیر می‌شود. در زمین بالادست، ورود ماشین‌آلات و حمل مصالح دشوارتر است و این موضوع باید پیش از خرید بررسی شود.
جنس خاک و وضعیت آب در زمین
جنس و لایه‌بندی خاک تعیین میکند شیب بدون نگهداری تا چه حد پایدار می‌ماند و پی تا کجا باید پایین برود. خاک‌های رسی وقتی اشباع شوند، بخش بزرگی از مقاومت خود را از دست می‌دهند. خاک‌های دستی و ریخته‌شده قدیمی هم از رایج‌ترین عوامل نشست و لغزش‌اند. بستر سنگی خاکبرداری را دشوار و پرهزینه میکند، ولی تکیه‌گاه مطمئنی برای پی است. اگر لایه‌های خاک یا سنگ هم‌جهت با شیب زمین باشند، احتمال لغزش در امتداد آن‌ها بیشتر است.
آب مهم‌ترین عامل ناپایداری دامنه‌هاست و باید پیش از طراحی شناسایی شود: مسیرهای طبیعی رواناب، چشمه‌ها، نقاط همیشه‌مرطوب، سطح آب زیرزمینی و آبی که از زمین‌های بالادست وارد قطعه می‌شود. نشانه‌های ظاهری هم اطلاعات مهمی می‌دهند. تنه درختانی که در پایین خمیده و سپس راست شده‌اند، ترک‌های کشیده در سطح زمین و دیوارهای قدیمی متمایل، نشانه حرکت آهسته خاک‌اند و باید به مهندس ژئوتکنیک گزارش شوند.
مزایا و معایب ساخت ویلا در زمین شیبدار
مزایا
مهم‌ترین مزیت زمین شیبدار، دید و نور است. اختلاف ارتفاع باعث می‌شود ساختمان‌ها و درختان اطراف کمتر مانع دید شوند و فضاهای ترازهای بالاتر، چشم‌اندازی آزاد داشته باشند. شیب امکان می‌دهد هر تراز ساختمان دسترسی مستقیم به فضای باز داشته باشد. بام حجم پایینی تراس حجم بالایی می‌شود و چند طبقه، هر کدام با حیاط یا تراس خود، شکل میگیرند.
بخشی از ساختمان که در دل خاک قرار میگیرد، از جرم حرارتی زمین بهره می‌برد. دمای خاک در عمق، نوسان روزانه و فصلی کمی دارد و این ویژگی بار گرمایش و سرمایش را کاهش می‌دهد. شیب، تخلیه طبیعی آب باران را هم ساده‌تر میکند. زمین شیبدار معمولاً حریم بصری بیشتری دارد و ساختمانی که با شیب طراحی شده باشد، هویتی متمایز پیدا میکند که در ارزش ملک هم اثرگذار است.
معایب
زیرسازی، بزرگ‌ترین تفاوت هزینه را با زمین مسطح ایجاد میکند. خاکبرداری، حمل خاک، سازه نگهبان، دیوارهای حائل، پی در چند تراز، آب‌بندی و زهکشی، هزینه و زمان پروژه را افزایش می‌دهند. نقشه‌برداری دقیق و مطالعات ژئوتکنیک هم در این زمین‌ها اختیاری نیستند. اجرای مراحل خاکی به فصل بارش وابسته‌تر است و توقف‌های کارگاهی در آن محتمل‌تر.
در بهره‌برداری هم محدودیت‌هایی وجود دارد. جانمایی پارکینگ و رمپ دشوارتر است و تعداد پله‌ها در داخل و محوطه بیشتر است، که برای سالمندان و کسانی که محدودیت حرکتی دارند، مسئله‌ساز است. دیوارهای حائل، زهکش‌ها و آبروها هم به بازدید و لایروبی دوره‌ای نیاز دارند. خطای طراحی یا اجرا در این زمین‌ها، به‌جای ترک ساده، می‌تواند به لغزش و خسارت سازه‌ای منجر شود.
| جنبه | مزیت در زمین شیبدار | چالش و پیامد آن |
| منظره | دید باز، بدون مانع ساختمان‌های اطراف | در دامنه‌های شمال کشور، جبهه رو به منظره معمولاً جبهه کم‌آفتاب است |
| فضای باز | دسترسی مستقیم چند تراز به حیاط و تراس | تراس‌هایی که روی بام قرار دارند، آب‌بندی دقیق می‌خواهند |
| انرژی | پایداری دمایی فضاهای مجاور خاک | همین فضاها بدون آب‌بندی و تهویه، مرطوب می‌شوند |
| آب باران | تخلیه طبیعی آب به سمت پایین | رواناب کنترل‌نشده، پای ساختمان و دیوارها را فرسایش می‌دهد |
| زیرسازی | امکان استفاده از فضای زیر ساختمان برای پارکینگ یا انبار | خاکبرداری، دیوار حائل و پی چندترازه هزینه را بالا می‌برند |
| دسترسی | ورودی‌های مستقل در ترازهای مختلف | رمپ، پارکینگ و حمل مصالح دشوارتر است |
| اجرا | — | عملیات خاکی به فصل کم‌بارش وابسته است و زمان اجرا طولانی‌تر می‌شود |
| نگهداری | — | زهکش‌ها، آبروها و دیوارهای حائل بازدید و لایروبی دوره‌ای می‌خواهند |

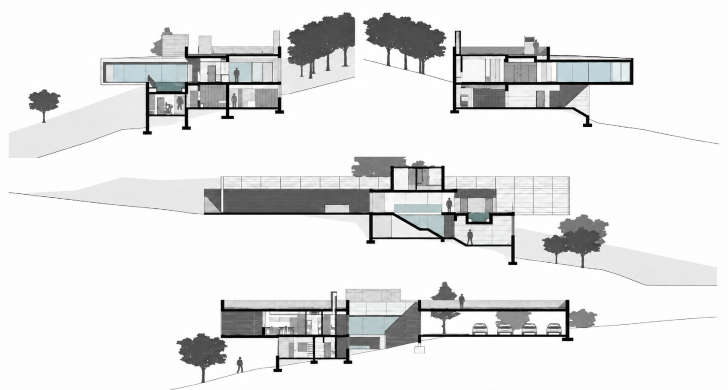

الگوهای استقرار ویلا روی زمین شیبدار
الگوی پلکانی و تراسی
در الگوی پلکانی، ساختمان به چند حجم تقسیم می‌شود که هر کدام در یک تراز روی شیب قرار میگیرند و هر حجم نسبت به حجم پایینی عقب‌نشینی دارد. بام حجم پایینی به تراس حجم بالایی تبدیل می‌شود. این الگو فرم طبیعی دامنه را دنبال میکند و خاکبرداری را در هر تراز محدود نگه می‌دارد. هر طبقه هم دید آزاد و فضای باز اختصاصی پیدا میکند، بدون اینکه طبقه بالایی دید طبقه پایینی را ببندد.
این الگو برای شیبهای متوسط تا تند مناسب است، اما سه الزام فنی دارد. بام‌هایی که تراس‌اند، باید آب‌بندی، شیب‌بندی و تخلیه آب کاملاً مطمئنی داشته باشند، چون زیر آن‌ها فضای زندگی است. پشت هر تراز معمولاً دیوار حائل لازم است که باید عایق و زهکشی شود. سازه هم به‌دلیل ترازهای متعدد، اتصالات پیچیده‌تری دارد و باید از ابتدا با معماری هماهنگ طراحی شود.
الگوی نیم‌طبقه (اسپلیتلول)
در الگوی اسپلیتلول، اختلاف ترازها نصف یک طبقه است و فضاها با چند پله کوتاه به هم می‌رسند. هر بخش از ساختمان در ترازی نزدیک به سطح طبیعی زمین قرار میگیرد، بنابراین خاکبرداری و خاکریزی به حداقل می‌رسد. این الگو برای شیبهای ملایم تا متوسط از اقتصادی‌ترین روش‌هاست و ساختمان را بدون تغییر چشمگیر زمین، با شیب هماهنگ میکند.
فضای داخلی در این الگو پیوسته و پویاست. نشیمن، غذاخوری و فضاهای خصوصی بدون دیوار از هم جدا می‌شوند و ارتباط بصری بین آن‌ها حفظ می‌شود. در عوض، تعداد پله‌ها زیاد است و حرکت بین فضاهای روزمره همیشه با بالا و پایین رفتن همراه است. برای کاربرانی که محدودیت حرکتی دارند، باید از ابتدا مسیر جایگزین، رمپ داخلی یا جای آسانسور در نظر گرفته شود.
استقرار روی ستون و پیلوت
در این الگو بخشی از ساختمان روی ستون‌هایی با ارتفاع متفاوت قرار میگیرد و زمین زیر آن تقریباً دست‌نخورده باقی می‌ماند. چون خاکبرداری بسیار کمی لازم است، مسیر طبیعی آب، پوشش گیاهی و تعادل شیب حفظ می‌شود. به همین دلیل این روش در شیبهای تند و زمین‌هایی که خاکبرداری در آن‌ها پرریسک یا پرهزینه است، یکی از منطقی‌ترین گزینه‌هاست.
این الگو چالش‌های خاص خود را دارد. کف ساختمان در معرض هوای بیرون است و به عایق حرارتی و رطوبتی کامل نیاز دارد. ستون‌هایی با طول‌های متفاوت، سختی نامتقارن ایجاد می‌کنند و رفتار لرزه‌ای ساختمان باید با دقت کنترل شود. فضای زیر ساختمان هم اگر از ابتدا برای انبار، پارکینگ یا محوطه طراحی نشود، به فضایی رهاشده و بدمنظر تبدیل می‌شود.
ویلای نیمه‌مدفون در دل شیب
در این الگو بخشی از ساختمان در دل دامنه فرو می‌رود و فقط یک یا دو جبهه آن به فضای باز رو دارد. ساختمان کمترین برجستگی را در منظر دارد، از پایداری دمایی خاک بیشترین بهره را می‌برد و بام آن می‌تواند ادامه محوطه یا فضای سبز باشد. این الگو برای زمین‌هایی مناسب است که حفظ منظر طبیعی یا محدودیت ارتفاع ساختمان اهمیت دارد.
دیوارها و گاهی بام این ساختمان دائماً با خاک مرطوب در تماس‌اند. به همین دلیل دیوارهای حائل سازه‌ای، آب‌بندی چندلایه در سمت خاک و زهکشی پیوسته در پای دیوارها جزو الزامات قطعی‌اند. نورگیری و تهویه فضاهای عقبی هم باید با نورگیر سقفی، حیاط داخلی یا کانال‌های هوا حل شود. در غیر این صورت این فضاها تاریک و مرطوب می‌مانند.

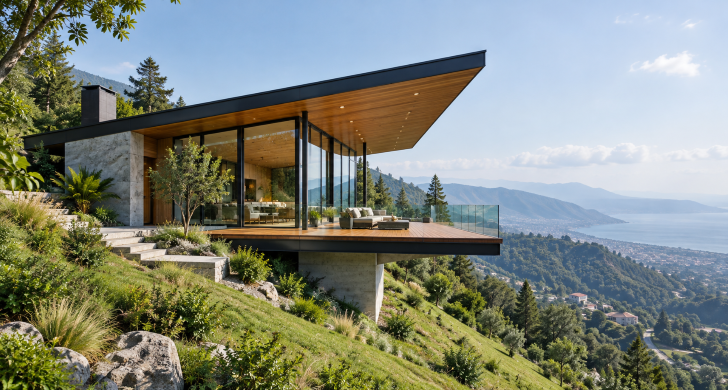

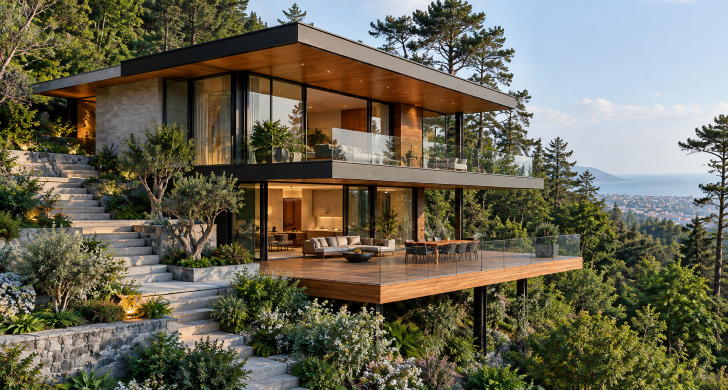

احجام طره‌ای (کنسول)
در این الگو بخشی از ساختمان از لبه شیب بیرون می‌زند و بدون تکیه‌گاه زیرین، بالای فضای باز قرار میگیرد. طره بیشترین دید را فراهم میکند و ردپای ساختمان روی زمین را کوچک نگه می‌دارد. به ویلا هم حجمی شاخص و سبک می‌دهد. معمولاً فضاهایی مثل نشیمن اصلی، تراس یا اتاق خواب اصلی در طره قرار میگیرند تا بهترین منظره را داشته باشند.
طره بلند، سازه‌ای سنگین‌تر و محاسباتی دقیق‌تر می‌خواهد. خیز، ارتعاش و تغییرشکل طولانی‌مدت باید کنترل شوند و وزن طره با وزن بخش متکی بر زمین متعادل شود. این الگو به‌ندرت به‌تنهایی استفاده می‌شود و بیشتر همراه با الگوی پلکانی یا اسپلیتلول به کار می‌رود. در آن ترکیب، بدنه اصلی ساختمان روی زمین می‌نشیند و طره، فقط برای فضاهای منتخب استفاده می‌شود.
| الگوی استقرار | شیب مناسب | حجم خاکبرداری | کیفیت دید | هزینه نسبی سازه |
| پلکانی و تراسی | متوسط تا تند | متوسط | بسیار خوب | متوسط تا زیاد |
| نیم‌طبقه (اسپلیتلول) | ملایم تا متوسط | کم | خوب | کم تا متوسط |
| روی ستون و پیلوت | تند | بسیار کم | بسیار خوب | متوسط |
| نیمه‌مدفون | متوسط تا تند | زیاد | محدود به یک یا دو جبهه | زیاد |
| طره‌ای | در ترکیب با الگوهای دیگر | کم | عالی | زیاد |
اصول طراحی ویلا در زمین شیبدار
هماهنگی طرح با خطوط تراز زمین
نقشه توپوگرافی و خطوط تراز آن، نقطه شروع هر تصمیم طراحی‌اند. وقتی طول اصلی ساختمان موازی خطوط تراز قرار بگیرد، اختلاف ارتفاع زیر هر حجم کم می‌ماند. در نتیجه خاکبرداری، ارتفاع دیوارهای حائل و طول ستونها کاهش می‌یابد. قرار گرفتن ساختمان عمود بر خطوط تراز، جز در الگوی پلکانی که عمداً چنین است، معمولاً به خاکبرداری عمیق در یک سر و ستونهای بلند در سر دیگر منجر می‌شود.
هدف دوم، ایجاد تعادل بین خاکبرداری و خاکریزی است تا حجم خاکی که باید از زمین خارج یا به آن وارد شود، به حداقل برسد. طراح باید محل خاکریزها را طوری انتخاب کند که زیر ساختمان قرار نگیرند. پی روی خاکریز، حتی متراکم‌شده، رفتاری متفاوت با پی روی خاک طبیعی دارد. جای مناسب خاکریزها، تراس‌های محوطه و فضاهای باز است.
جانمایی ورودی و پارکینگ
پارکینگ باید در ترازی نزدیک به جاده دسترسی قرار بگیرد تا رمپ ورودی کوتاه بماند و شیب آن برای خودرو قابل استفاده باشد. رمپ‌های بلند و پرشیب هم بخش بزرگی از زمین را میگیرند و هم در بارش، برف و یخبندان خطرناک می‌شوند. در زمین‌های پرشیب، پارکینگ مستقل در لبه زمین و نزدیک جاده، گاهی از پارکینگ زیر ساختمان کم‌هزینه‌تر و کاربردی‌تر است.
ورودی اصلی ساختمان باید از پارکینگ مسیری کوتاه، روشن و قابل استفاده در هر فصل داشته باشد. اگر ورودی در تراز میانی ساختمان قرار بگیرد، تعداد پله‌ها تا ترازهای بالا و پایین تقسیم می‌شود و رسیدن به هر فضا کوتاه‌تر می‌شود. مسیر بین پارکینگ و ورودی هم بهتر است سرپوشیده باشد یا دست‌کم کفپوش ضدلغزش، شیب‌بندی برای تخلیه آب و روشنایی کافی داشته باشد.

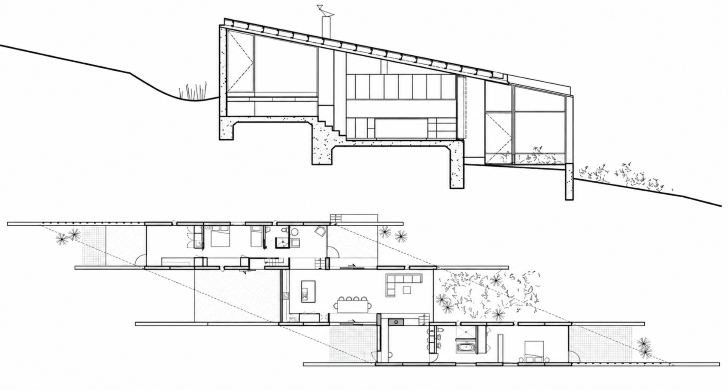

سازمان‌دهی پلان و ارتباط عمودی فضاها
در ویلای روی شیب، هر تراز کیفیت متفاوتی دارد و پلان باید بر همین اساس چیده شود. فضاهای پرکاربرد مثل نشیمن، آشپزخانه و غذاخوری در ترازی قرار میگیرند که بهترین دید و نور و ارتباط مستقیم با حیاط یا تراس را دارد. اتاق‌ها می‌توانند در تراز دیگری با دسترسی مستقل به فضای باز قرار بگیرند. فضاهای خدماتی، انباری، موتورخانه و پارکینگ هم به بخش‌های در تماس با خاک منتقل می‌شوند، جایی که نور و دید کمتر اهمیت دارد.
پله اصلی، ستون فقرات ویلای چندترازه است. جای آن تعیین میکند ترازها چقدر به هم پیوسته یا از هم جدا باشند و چه مسیرهایی برای حرکت روزمره شکل بگیرد. پله‌ای که در مرکز پلان و در امتداد اختلاف ترازها قرار بگیرد، طول مسیرها را کوتاه میکند و به عنصری فضایی تبدیل می‌شود. پیش‌بینی جای آسانسور از ابتدا، حتی اگر نصب آن به آینده موکول شود، از تخریب و تغییرات پرهزینه بعدی جلوگیری میکند.
نور، دید و تهویه طبیعی
در ساختمانی که یک جبهه آن به خاک تکیه دارد، نور فقط از یک یا دو طرف وارد می‌شود. عمق فضاها هم باید متناسب با همین محدودیت تعیین شود. فضاهای عمیقی که فقط از جبهه رو به منظره نور بگیرند، در بخش عقبی تاریک می‌مانند. نورگیرهای سقفی، پنجره‌های افقی بلند در محل اختلاف ترازها و حیاط‌های میانی، نور را به عمق پلان می‌رسانند و در بسیاری موارد نور جنوب را به فضاهای رو به شمال منتقل می‌کنند.
اختلاف ارتفاع ترازها، بستری طبیعی برای تهویه است. هوای گرم از بازشوهای تراز بالا خارج می‌شود و هوای خنک‌تر از تراز پایین جای آن را میگیرد. این جریان بدون نیاز به سیستم مکانیکی برقرار می‌شود. در اقلیم مرطوب، این تهویه از تجمع رطوبت در فضاهای مجاور خاک جلوگیری میکند. جانمایی بازشوها در دو تراز و دو جبهه متفاوت، کلید بهره‌گیری از این پدیده است.
آب‌بندی و کنترل رطوبت دیوارهای مجاور خاک
دیوارهایی که با خاک در تماس‌اند، دو مسئله هم‌زمان دارند: رطوبت خاک که به‌تدریج در بتن نفوذ میکند و فشار آبی که پشت دیوار جمع می‌شود. راه‌حل اصولی، عایق رطوبتی پیوسته در سمت خاک است، نه در سمت داخل، چون آب نباید اصلاً به بدنه دیوار برسد. روی عایق هم یک لایه محافظ در برابر آسیب هنگام خاکریزی و یک لایه زهکش قرار میگیرد تا آب را به لوله زهکش پای دیوار هدایت کند.
بیشتر نشت‌ها از نقاط اتصال شروع می‌شوند: محل اتصال دیوار به کف، درزهای اجرایی بتن، گوشه‌ها و محل عبور لوله‌ها از دیوار. این نقاط به جزئیات اجرایی مشخص، مثل واتراستاپ در درزها و غلاف آب‌بند برای لوله‌ها، نیاز دارند و این جزئیات باید در نقشه‌های اجرایی آمده باشند. اصلاح نشت پس از خاکریزی پشت دیوار، به معنای خاکبرداری دوباره است و هزینه‌ای چند برابر اجرای درست دارد.
طراحی تأسیسات متناسب با اختلاف ارتفاع
فاضلاب در حالت مطلوب به‌صورت ثقلی و با شیب کافی به سمت پایین زمین هدایت می‌شود. اگر بخشی از ساختمان پایین‌تر از محل اتصال یا دفع باشد، پمپ فاضلاب لازم است. پمپ هم به برق پشتیبان و نگهداری منظم نیاز دارد. در مناطقی که شبکه فاضلاب ندارند، سیستم دفع باید از لبه شیب و دیوارهای حائل فاصله کافی داشته باشد، چون نفوذ مداوم آب به خاک دامنه، پایداری آن را کاهش می‌دهد.
اختلاف ارتفاع روی فشار آب هم اثر مستقیم دارد. هر ده متر اختلاف ارتفاع، تقریباً یک بار تفاوت فشار ایجاد میکند. در نتیجه فشار در ترازهای پایین ممکن است زیاد و در ترازهای بالا ناکافی باشد. جانمایی مخزن، پمپ و شیرهای فشارشکن بر همین اساس طراحی می‌شود. مسیر لوله‌ها و کانال‌ها هم باید در طراحی معماری دیده شود تا از عبور غیرضروری از دیوارهای حائل و پی‌ها پرهیز شود.
سبک‌های مناسب طراحی ویلا در زمین شیبدار
معماری ارگانیک
معماری ارگانیک بر این اصل استوار است که ساختمان باید از بستر خود برخیزد و با آن یکی شود، نه اینکه روی آن تحمیل شود. فرانک لوید رایت، مهم‌ترین چهره این رویکرد، شناخته‌شده‌ترین نمونه معماری روی شیب را هم با همین نگاه طراحی کرد: خانه آبشار در پنسیلوانیا. تراس‌های بتنی این خانه روی صخره‌ها مهار شده‌اند و بالای آبشار پیش آمده‌اند. دیوارهای آن هم از سنگ همان محل ساخته شده‌اند.
در ویلای روی شیب، این سبک یعنی احجامی که در امتداد خطوط تراز کشیده می‌شوند و تراس‌های افقی که لایه‌های طبیعی زمین را تکرار می‌کنند. مصالح طبیعی مثل سنگ و چوب از همان منطقه می‌آیند و فضای داخلی بی‌وقفه به محوطه می‌پیوندد. این سبک با الگوهای پلکانی و طره‌ای هماهنگ است. در اقلیم مرطوب، جزئیات اجرایی مصالح طبیعی و نگهداری آن‌ها باید از ابتدا در طرح دیده شود.
معماری بومی‌گرای پلکانی
معماری بومی ایران، یکی از نمونه‌های شاخص ساخت روی شیب تند را در ماسوله گیلان دارد. خانه‌ها چنان پلکانی روی دامنه نشسته‌اند که بام خانه پایینی، حیاط یا معبر خانه بالایی است. در روستاهای کوهپایه‌ای گیلان و مازندران هم خانه‌ها برای دوری از رطوبت روی کرسی بالا آمده‌اند، بام‌ها پیش‌آمدگی عمیق دارند و ایوان یا تلار، فضای اصلی زندگی در فصل گرم است.
بازخوانی معاصر این سبک برای ویلا، احجام پلکانی، بام‌هایی که تراس طبقه بالاترند، ایوان‌های عمیق، بازشوهای چوبی و پایه‌های سنگی را با استانداردهای امروز ترکیب میکند. مزیت آن، سازگاری آزموده‌شده با شیب و اقلیم شمال است. نکته طراحی هم حریم است. تراسی که روی بام طبقه پایین قرار دارد، باید طوری جابه‌جا شود که به فضاهای خصوصی طبقه پایین مشرف نباشد.
مدرن مینیمال
معماری مدرن در نیمه قرن بیستم، الگویی برای ساخت روی دامنه‌های تند ارائه داد: حجمی ساده و شیشه‌ای که با سازه فلزی یا بتنی از شیب فاصله میگیرد و بالای منظره معلق می‌ماند. خانه استال اثر پیر کونیگ روی تپه‌های لس‌آنجلس، با جعبه شیشه‌ای و طره‌ای رو به شهر، از شناخته‌شده‌ترین نمونه‌های این رویکرد است. در این آثار، شیب با کمترین تماس با زمین پشت سر گذاشته می‌شود.
این سبک با الگوهای طره‌ای و روی پیلوت هماهنگ است و بیشترین سطح دید را فراهم میکند. اجرای آن در اقلیم پرباران، جزئیات دقیق می‌خواهد: ناودان‌های پنهان، آب‌بندی بام تخت، شیشه دوجداره با قاب عایق برای جلوگیری از میعان، و قطع پل حرارتی در محل اتصال طره‌ها. سادگی ظاهری این سبک، حاصل جزئیات اجرایی دقیق است، نه اجرای ساده.

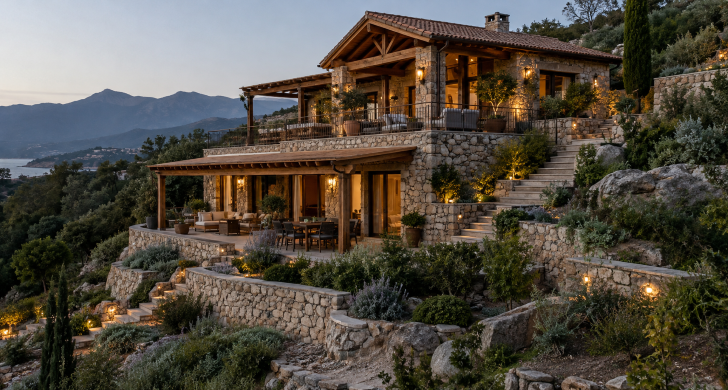

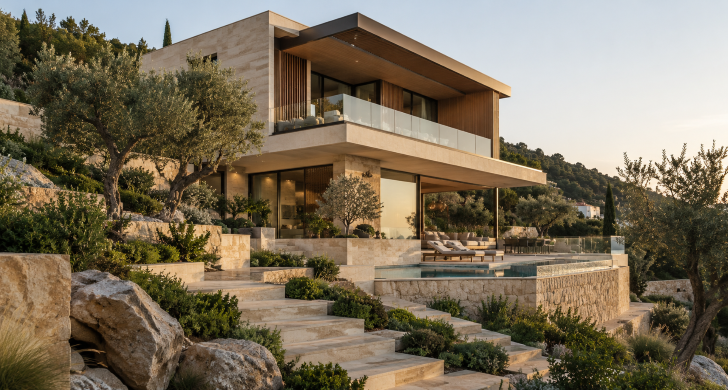

سبک مدیترانه‌ای
روستاها و شهرهای ساحلی مدیترانه، از قرن‌ها پیش روی دامنه‌های تند شکل گرفته‌اند. خانه‌ها با احجام مکعبی پلکانی، بام‌ها و تراس‌های قابل استفاده، دیوارهای حائل سنگی، پرگولاها و فضاهای نیمه‌باز، شیب را به مجموعه‌ای از تراس‌های رو به دریا تبدیل کرده‌اند. سبک مدیترانه‌ای در طراحی ویلا، همین منطق را با دیوارهای روشن، قوس‌ها، سقف‌های سفالی و حیاط‌های پلکانی ادامه می‌دهد.
این سبک در اقلیم‌های آفتابی و خشک‌تر، مثل دامنه‌های کوهستانی دماوند، بیشترین سازگاری را دارد. در اقلیم مرطوب شمال، اندودهای روشن و بام‌های تخت آن به جزئیات ویژه نیاز دارند: اندودهای آب‌گریز و تنفس‌پذیر، پیش‌آمدگی بام بیشتر و آب‌بندی مطمئن تراس‌ها. بدون این جزئیات، رطوبت و کپک به‌سرعت نمای روشن را لکه‌دار و فرسوده میکند.
اجزای طراحی ویلا در زمین شیبدار
نما و احجام
ویلای روی شیب برخلاف ویلای زمین مسطح، از ارتفاع‌ها و زاویه‌های مختلف دیده می‌شود: از جاده بالادست، از پایین دامنه و از تراس‌های خود ساختمان. به همین دلیل نما فقط مجموعه‌ای از جبهه‌های عمودی نیست و ترکیب احجام اهمیت بیشتری پیدا میکند. شکستن حجم به بخش‌های پلکانی یا عقب‌نشسته، مانع می‌شود که در جبهه پایین‌دست دیواری بلند و یکپارچه دیده شود و مقیاس ساختمان با دامنه هماهنگ می‌ماند.
پایه ساختمان، یعنی جایی که حجم به زمین می‌رسد، حساس‌ترین بخش نماست. مصالح سنگین‌تر و تیره‌تر مثل سنگ یا بتن در پایه و مصالح سبک‌تر در ترازهای بالا، اتصال ساختمان به زمین را طبیعی نشان می‌دهند. پایه نما در معرض پاشش آب باران و رطوبت خاک است. پس مصالح آن باید کم‌جذب باشند و بین خاک و مصالح حساس به رطوبت، فاصله کافی حفظ شود.
بام
در زمین شیبدار، بام هر حجم از ترازهای بالاتر و از مسیرهای محوطه دیده می‌شود و به نمای پنجم ساختمان تبدیل می‌شود. تأسیساتی مثل کندانسور، مخزن و دودکش باید ساماندهی یا پنهان شوند تا منظره تراز بالا را مختل نکنند. بام تخت حجم پایینی می‌تواند به تراس حجم بالایی تبدیل شود. در این حالت، بام هم پوشش ساختمان است و هم فضای زندگی.
بام سبز در زمین شیبدار، ساختمان را به ادامه دامنه تبدیل میکند و رواناب را کاهش می‌دهد. البته به سازه‌ای برای تحمل وزن خاک اشباع، لایه ضد ریشه و آب‌بندی چندلایه نیاز دارد. بام‌های شیبدار هم در اقلیم پرباران آب را سریع تخلیه می‌کنند. در هر دو حالت، آب جمع‌شده از بام باید با ناودان و لوله‌ها به سیستم جمع‌آوری آب محوطه برسد، نه اینکه روی شیب رها شود.
تراس و بالکن
تراس‌ها در ویلای روی شیب، فضای زندگی اصلی رو به منظره‌اند و جای آن‌ها باید هم‌زمان با جهت دید، آفتاب و باد تعیین شود. تراسی که فقط رو به منظره و پشت به آفتاب باشد، در بیشتر روزهای سال سرد و مرطوب است. ترکیب تراس‌هایی در جهات مختلف، یا پوشش‌های نیمه‌باز مثل پرگولا و سایبان، استفاده از آن‌ها را در فصول بیشتری ممکن میکند.
در ساختمان‌های پلکانی، تراس هر تراز نباید به فضای خصوصی تراز دیگر مشرف باشد. جابه‌جایی تراس‌ها نسبت به هم، گلدان‌های مرزی و جان‌پناه‌های طراحی‌شده، حریم را حفظ می‌کنند. از نظر فنی هم بالکن‌های طره‌ای به قطع پل حرارتی در محل اتصال به سازه نیاز دارند. شیب‌بندی، کف‌شوی و آب‌بندی تراس‌هایی که روی فضای زندگی قرار دارند هم باید کاملاً مطمئن اجرا شود.
فضای داخلی
اختلاف ترازها در داخل ویلا، ابزاری برای تعریف عرصه‌ها بدون دیوار است. نشیمنی که چند پله پایین‌تر از غذاخوری قرار دارد، حس استقلال دارد و ارتباط بصری‌اش با بقیه فضا حفظ می‌شود. فضاهای دوطبقه در جبهه رو به منظره، ارتفاع و نور بیشتری به فضای اصلی می‌دهند و دید ترازهای عقبی را هم به بیرون باز می‌کنند.
پیوستگی کف و مصالح داخل با تراس‌ها و محوطه، مرز درون و بیرون را کم‌رنگ میکند و حس زندگی در دامنه را به داخل می‌آورد. در عوض، اختلاف سطح‌های یک یا دو پله‌ای از عوامل رایج زمین خوردن‌اند. لبه پله‌ها باید با تغییر رنگ، جنس یا نورپردازی خطی مشخص شود. جان‌پناه‌ها در محل اختلاف ترازها هم با ارتفاع و استحکام کافی طراحی می‌شوند.
محوطه و تراس‌بندی زمین
تراس‌بندی، شیب پیوسته را به چند سطح قابل استفاده تبدیل میکند: حیاط، باغچه، فضای نشستن یا باربیکیو. ارتفاع هر تراس با دیواری کوتاه کنترل می‌شود. چند دیوار کوتاه به‌جای یک دیوار بلند، هم فشار خاک کمتری تحمل می‌کنند و هم منظره طبیعی‌تری می‌سازند. عرض هر تراس هم باید متناسب با کاربری آن تعیین شود تا سطحی واقعاً قابل استفاده شکل بگیرد.
خاک حاصل از خاکبرداری ساختمان می‌تواند در تراس‌بندی محوطه استفاده شود، به شرط اینکه لایه‌لایه ریخته و متراکم شود. دیوارهای تراس‌ها با سنگ، گابیون یا بتن با روکش سنگی اجرا می‌شوند. هر تراس به شیب ملایم کف و آبرو در پای دیوار بالادست نیاز دارد تا آب روی سطح آن جمع نشود و به دیوار پایین‌دست فشار نیاورد.
استخر
استخر در زمین شیبدار معمولاً در لبه یکی از تراس‌ها و رو به منظره قرار میگیرد. اختلاف ارتفاع امکان اجرای استخر لبه‌آزاد را می‌دهد. در این نوع استخر، آب از یک لبه به حوضچه‌ای در تراز پایین‌تر سرریز می‌شود و سطح آن با منظره یکی به نظر می‌رسد. اتاق تأسیسات استخر هم معمولاً در تراز پایین‌تر و نزدیک حوضچه سرریز جانمایی می‌شود.
وزن آب و سازه استخر، بار متمرکز قابل توجهی روی خاک دامنه است. به همین دلیل سازه استخر مستقل طراحی می‌شود و پایداری شیب زیر آن در مطالعات ژئوتکنیک بررسی می‌شود. نشت آب استخر در زمین شیبدار فقط هدررفت نیست. آبی که به‌طور مداوم به خاک نفوذ کند، می‌تواند آن را اشباع و شیب را ناپایدار کند. آب‌بندی و آزمایش نشت پیش از بهره‌برداری، الزامی است.
مسیرها و پله‌های محوطه
مسیرهای محوطه تا جای ممکن باید موازی خطوط تراز حرکت کنند و فقط در نقاط مشخص، با پله یا رمپ ترازها را به هم وصل کنند. پله‌هایی که مستقیم در جهت شیب کشیده می‌شوند، طولانی و خسته‌کننده‌اند و آب باران را مثل کانال به سمت پایین هدایت می‌کنند. مسیرهای شکسته یا مارپیچ، شیب حرکت را کاهش می‌دهند و نقاط مکث و دید در طول مسیر ایجاد می‌کنند.
کفپوش مسیرها باید در حالت خیس هم ضدلغزش باشد، چون در اقلیم مرطوب، خزه و رطوبت سطح سنگ و بتن را به‌سرعت لغزنده میکند. هر مسیر به شیب عرضی و آبروی کناری نیاز دارد تا آب روی آن جاری نشود. در مسیرهایی که شب استفاده می‌شوند، نورپردازی کف پله‌ها و لبه مسیرها جزو الزامات ایمنی است و باید در طراحی برق محوطه دیده شود.
پوشش گیاهی و مدیریت آب‌های سطحی
ریشه گیاهان خاک سطحی را به هم می‌دوزد و پوشش گیاهی مؤثرترین راه طبیعی کنترل فرسایش در دامنه است. ترکیب پوشش‌های زمینی، درختچه‌ها و درختانی با ریشه گسترده، خاک را در عمق‌های مختلف تثبیت میکند. درختان موجود روی شیب هم تا جای ممکن باید حفظ شوند، چون ریشه آن‌ها سال‌ها خاک را نگه داشته است. آبیاری قطره‌ای که بر اساس ترازها منطقه‌بندی شده باشد، هدررفت و فرسایش آبیاری بارانی را ندارد.
بام، تراس‌ها و مسیرها سطح نفوذپذیر زمین را کاهش می‌دهند و حجم رواناب را افزایش می‌دهند. این آب باید با ناودان، آبرو، کانال و چاهک جمع‌آوری و به نقطه تخلیه مشخصی در پایین زمین هدایت شود. آبی که از جاده و زمین‌های بالادست وارد قطعه می‌شود هم با آبروی محافظ در بالای ساختمان منحرف می‌شود. در نقاط تخلیه، سرعت آب با سنگ‌چین کاهش داده می‌شود تا خاک پایین‌دست فرسایش نیابد.
مراحل طراحی و ساخت ویلا در زمین شیبدار
بررسی حقوقی زمین و استعلامات
اولین مرحله، روشن کردن وضعیت حقوقی زمین است: نوع سند، تطبیق حدود سند با وضع موجود، کاربری زمین و قرار داشتن آن در محدوده طرح هادی روستا یا حریم شهر. سپس از مرجع صدور پروانه دستور نقشه گرفته می‌شود. دستور نقشه ضوابط ساخت زمین را مشخص میکند: سطح اشغال، تعداد طبقات، ارتفاع مجاز، عقب‌نشینی‌ها و الزامات دسترسی. مرجع صدور پروانه در شهرها شهرداری و در روستاها دهیاری است.
زمین‌های شیبدار دامنه‌ای در شمال کشور بیش از زمین‌های دشت با محدودیت‌های قانونی روبه‌رو هستند. بسیاری از آن‌ها در محدوده منابع ملی، اراضی باغی و کشاورزی یا حریم رودخانه‌ها و آبراهه‌ها قرار دارند. هر کدام از این موارد، استعلام از مرجع خود را لازم میکند: منابع طبیعی، جهاد کشاورزی یا شرکت آب منطقه‌ای. ساخت در اراضی باغی و کشاورزی هم بدون مجوز تغییر کاربری، با خطر قلع‌وقمع و جریمه روبه‌روست.
نقشه‌برداری توپوگرافی
نقشه‌بردار با برداشت میدانی، خطوط تراز زمین، حدود قطعه، درختان شاخص، مسیرهای آب، عوارض طبیعی، سازه‌های موجود و تراز جاده دسترسی را روی نقشه می‌آورد. نقشه‌ای با مختصات UTM هم که برای بسیاری از استعلامات و پرونده پروانه لازم است، در همین مرحله تهیه می‌شود. در زمین شیبدار، فاصله خطوط تراز باید به‌اندازه‌ای ریز باشد که تغییرات شیب در محدوده ساختمان دقیق دیده شود.
این نقشه مبنای تعیین ترازهای ساختمان، محاسبه حجم خاکبرداری و خاکریزی، طراحی دیوارهای حائل و مسیرهای آب است. هر خطای آن مستقیم به ترازهای ساختمان و برآورد هزینه منتقل می‌شود و معمولاً هنگام خاکبرداری آشکار می‌شود، یعنی زمانی که اصلاح آن پرهزینه است. برداشت محدوده‌ای فراتر از مرز قطعه هم ضروری است تا شیب و مسیر آب زمین‌های مجاور در طراحی دیده شود.
مطالعات ژئوتکنیک
مهندس ژئوتکنیک با حفر گمانه یا چاهک آزمایشی و آزمایش نمونه‌های خاک، لایه‌بندی زمین، پارامترهای مقاومتی خاک، ظرفیت باربری و سطح آب زیرزمینی را تعیین میکند. تعداد و عمق گمانه‌ها به ابعاد ساختمان، شیب زمین و ناهمگنی خاک بستگی دارد. در زمین شیبدار، نقاط آزمایش باید هم در محدوده ساختمان و هم در بالادست و پایین‌دست آن باشند تا رفتار کل شیب شناخته شود.
خروجی این مطالعات، گزارشی است که نوع و عمق پی، شیب مجاز دیواره‌های خاکبرداری، فشار خاک بر دیوارهای حائل، نیاز به سازه نگهبان و توصیه‌های زهکشی را مشخص میکند. تحلیل پایداری شیب در وضعیت پس از ساخت، یعنی با وزن ساختمان و تغییرات خاکبرداری، هم بخشی از این گزارش است. طراحی سازه بدون این گزارش، بر حدس استوار است.
طراحی مفهومی و طرح اولیه
در این مرحله معمار نیازهای کارفرما، ضوابط دستور نقشه، نقشه توپوگرافی و گزارش خاک را کنار هم می‌گذارد و چند گزینه برای استقرار ساختمان روی شیب ارائه میکند. این گزینه‌ها در الگوی استقرار، تعداد ترازها، جای ورودی و پارکینگ و جهت‌گیری فضاها با هم تفاوت دارند. هر گزینه با حجم مدل سه‌بعدی و برش‌هایی که رابطه ساختمان با زمین را نشان می‌دهند، بررسی می‌شود.
مقایسه گزینه‌ها فقط بر اساس ظاهر انجام نمی‌شود. برای هر کدام، حجم تقریبی خاکبرداری، طول و ارتفاع دیوارهای حائل و پیچیدگی سازه برآورد می‌شود، چون همین عوامل تفاوت هزینه گزینه‌ها را تعیین می‌کنند. مهندس سازه هم باید در این مرحله حضور داشته باشد. گزینه‌ای که از نظر معماری ایده‌آل است، ممکن است از نظر سازه و هزینه زیرسازی منطقی نباشد.
تهیه نقشه‌های اجرایی
پس از تأیید طرح اولیه، نقشه‌های اجرایی معماری شامل پلان‌ها، برش‌ها، نماها و جزئیات تهیه می‌شوند. در زمین شیبدار، برش‌ها اهمیت ویژه‌ای دارند، چون رابطه هر تراز با زمین طبیعی، خاکبرداری‌ها و خاکریزها را نشان می‌دهند. جزئیات آب‌بندی دیوارهای مجاور خاک، اتصال تراس‌ها و بام‌ها و زهکشی هم باید در همین نقشه‌ها مشخص شوند، نه اینکه به تصمیم‌گیری در کارگاه سپرده شوند.
هم‌زمان، مهندس سازه نقشه‌ها و محاسبات پی، دیوارهای حائل، سازه نگهبان و اسکلت را تهیه میکند. طراحان تأسیسات مکانیکی و برقی هم مسیرهای آب، فاضلاب، زهکشی، گرمایش و برق را طراحی می‌کنند. این نقشه‌ها باید با هم هماهنگ باشند. جابه‌جایی یک دیوار در معماری، می‌تواند پی، دیوار حائل و مسیر لوله‌ها را هم‌زمان تغییر دهد.
تأیید نقشه‌ها و صدور پروانه ساخت
نقشه‌های معماری، سازه و تأسیسات برای کنترل و تأیید به سازمان نظام مهندسی ارائه می‌شوند. پس از تأیید، پرونده همراه با مدارک مالکیت، دستور نقشه و پاسخ استعلامات به مرجع صدور پروانه می‌رود. با پرداخت عوارض، پروانه ساخت صادر می‌شود. در این مرحله ناظران پروژه هم از سوی نظام مهندسی تعیین می‌شوند تا در مراحل مختلف اجرا، تطابق کار با نقشه‌ها را کنترل کنند.
شروع خاکبرداری پیش از صدور پروانه، علاوه بر تبعات قانونی، از نظر فنی هم خطرناک است. بدون نقشه‌های سازه نگهبان، دیواره‌های گود بدون محاسبه برداشته می‌شوند. زمین هم ممکن است به وضعیتی برسد که برگرداندن آن ممکن نباشد. زمان‌بندی اخذ پروانه باید طوری تنظیم شود که شروع عملیات خاکی به فصل کم‌بارش برسد.
برآورد هزینه و برنامه‌ریزی اجرا
بر اساس نقشه‌های اجرایی، فهرست مقادیر و برآورد هزینه تهیه می‌شود. در زمین شیبدار، اقلام زیرسازی باید جدا و دقیق برآورد شوند، چون بیشترین عدم قطعیت هزینه در همین بخش است: خاکبرداری، حمل خاک، سازه نگهبان، پی، دیوارهای حائل و زهکشی. این برآورد مبنای تصمیم‌گیری درباره سطح مصالح و تأمین بودجه هر مرحله است.
در همین مرحله، روش اجرا و پیمانکار یا مجری پروژه انتخاب می‌شود و قرارداد بسته می‌شود. تجربه اجرایی پیمانکار در گودبرداری و ساخت روی شیب، معیاری مهم‌تر از قیمت پیشنهادی اوست. برنامه زمان‌بندی هم باید مراحل خاکی و پی را در ماه‌های کم‌بارش قرار دهد و ترتیب تأمین مصالح را با محدودیت دسترسی کارگاه هماهنگ کند.
تجهیز کارگاه و ایجاد دسترسی
پیش از شروع عملیات اصلی، مسیر ورود ماشین‌آلات، محل استقرار تجهیزات، محل دپوی مصالح و خاک، انشعابات موقت آب و برق و آبروهای موقت کارگاه آماده می‌شوند. در زمین شیبدار، فضای مسطح برای دپو و مانور ماشین‌آلات محدود است. محل دپوی خاک و مصالح هم نباید بالای دیواره گود باشد، چون وزن آن پایداری دیواره را کاهش می‌دهد.
در زمین‌های پرشیب یا دور از جاده، ساخت راه دسترسی موقت، خود بخش قابل توجهی از کار است. این راه باید برای تردد کامیون، تراک‌میکسر یا پمپ بتن مناسب باشد. پیاده کردن محدوده ساختمان و ترازهای اصلی روی زمین، توسط نقشه‌بردار و بر اساس نقشه‌های اجرایی، آخرین کار پیش از شروع خاکبرداری است.
خاکبرداری و پایدارسازی گود
خاکبرداری مرحله‌به‌مرحله و هم‌زمان با پایدارسازی دیواره‌ها، طبق نقشه سازه نگهبان انجام می‌شود. بستر هر بخش، پس از رسیدن به تراز طراحی، با گزارش ژئوتکنیک مقایسه می‌شود. اگر جنس خاک در محل با پیش‌بینی گزارش متفاوت باشد، مثلاً به خاک دستی، لایه سست یا آب برسد، کار تا بررسی و تأیید مهندس ژئوتکنیک و سازه متوقف می‌ماند.
خاک مازاد یا از کارگاه خارج می‌شود یا برای خاکریزی‌های بعدی محوطه در محل مناسبی دپو می‌شود. ناظر سازه در این مرحله تراز بستر پی‌ها و وضعیت دیواره‌ها را کنترل و تأیید میکند. هیچ بخشی از پی نباید پیش از این تأیید اجرا شود.
اجرای پی، دیوارهای حائل و اسکلت
پی‌ها در ترازهای مختلف و به‌صورت پله‌ای اجرا می‌شوند و با شناژ یا دیوار بتنی به هم متصل می‌شوند. دیوارهای حائل سازه‌ای هم‌زمان یا بلافاصله پس از پی اجرا می‌شوند. سپس عایق رطوبتی، لایه محافظ و زهکش پشت آن‌ها قرار میگیرد و خاکریزی پشت دیوارها فقط پس از تکمیل این لایه‌ها انجام می‌شود. ترتیب این کارها جای جابه‌جایی ندارد.
پس از پی و دیوارهای حائل، اسکلت ساختمان (بتنی، فولادی یا سبک) اجرا می‌شود. در ساختمان روی شیب، ستونها و دیوارهای برشی با ارتفاع‌های متفاوت باید دقیقاً طبق نقشه اجرا شوند. هر تغییر در ارتفاع یا جای آن‌ها، رفتار لرزه‌ای سازه را تغییر می‌دهد. ناظر سازه، آرماتوربندی، قالب‌بندی و بتن‌ریزی هر مرحله را پیش از ادامه کار تأیید میکند.
سفت‌کاری، تأسیسات، نما و نازک‌کاری
با تکمیل اسکلت، دیوارچینی، لوله‌کشی و سیم‌کشی، عایق‌کاری بام‌ها و تراس‌ها و نصب پنجره‌ها انجام می‌شود. در ساختمان چندترازه، آزمایش آب‌بندی بام‌ها و تراس‌هایی که روی فضای زندگی قرار دارند، پیش از اجرای کفپوش ضروری است. لوله‌کشی آب و فاضلاب هم پیش از پوشانده شدن، آزمایش فشار و نشت می‌شود.
پس از آن نما و نازک‌کاری داخلی اجرا می‌شوند: کف، دیوار، سقف، پله‌ها، نرده‌ها و تجهیزات. جزئیات پایه نما و محل اتصال ساختمان به زمین، به‌ویژه در جبهه بالادست که با خاک در تماس است، باید با دقت اجرا شوند. این نقطه، رایج‌ترین محل ورود رطوبت در ویلاهای روی شیب است.
محوطه‌سازی، پایان کار و انشعابات
محوطه‌سازی در زمین شیبدار، بخشی از سیستم حفاظت از ساختمان است و باید هم‌زمان با پایان سفت‌کاری آغاز شود. آبروهای اصلی، دیوارهای تراس‌بندی، مسیرها و پله‌ها و پوشش گیاهی سطوح خاکی پیش از نخستین فصل بارش پس از عملیات خاکی اجرا می‌شوند. خاک‌های لخت روی شیب، در اولین بارش‌های سنگین شسته می‌شوند و فرسایش ایجاد می‌کنند.
پس از اتمام کار، ناظران گزارش پایان عملیات ساختمانی را ارائه می‌کنند و مرجع صدور پروانه، گواهی پایان کار را صادر میکند. شناسنامه فنی و ملکی ساختمان هم از سوی نظام مهندسی صادر می‌شود. این مدارک برای دریافت انشعابات دائم آب، برق و گاز و نقل‌وانتقال رسمی ملک لازم‌اند. پس از تحویل هم بازدید دوره‌ای از زهکش‌ها، آبروها و دیوارهای حائل، به‌ویژه پیش و پس از فصل بارش، بخشی از نگهداری ساختمان است.
نکات اجرایی ساخت ویلا در زمین شیبدار
خاکبرداری و پایدارسازی شیب
خاکبرداری در دامنه، تعادلی را که خاک طی سال‌ها به آن رسیده، به هم می‌زند. دیواره گود یا باید با شیبی که گزارش ژئوتکنیک پایدار دانسته برداشته شود، یا با سازه نگهبان مهار شود. خاکبرداری عمیق با دیواره قائم و بدون نگهداری، به این امید که «تا ریختن بتن دوام می‌آورد»، از رایج‌ترین علت‌های ریزش و حادثه در کارگاه‌های دامنه‌ای است.
ضوابط گودبرداری و سازه‌های نگهبان در مبحث هفتم مقررات ملی ساختمان (پی و پی‌سازی) آمده است. در روش‌هایی مثل میخ‌کوبی (نیلینگ) و مهارگذاری (انکراژ)، خاکبرداری در مراحل کم‌عمق انجام می‌شود و پیش از رفتن به مرحله بعد، دیواره همان مرحله پایدار می‌شود. در این روند، پایش دیواره‌ها، یعنی کنترل ترک‌ها، جابه‌جایی و نشت آب، باید تا اجرای سازه دائمی ادامه داشته باشد.
دیوار حائل و زهکشی
دیوار حائل باید فشار خاک پشت خود را تحمل کند، اما خطر اصلی آن آب است. اگر آب پشت دیوار جمع شود، فشار آن می‌تواند حتی از فشار خود خاک بیشتر شود. بسیاری از دیوارهایی که ترک می‌خورند یا واژگون می‌شوند، از نظر سازه‌ای کم‌مقاومت نبوده‌اند، بلکه زهکشی نداشته‌اند. به همین دلیل زهکشی بخشی از طراحی سازه‌ای دیوار است، نه یک جزئیات جانبی.
یک سیستم زهکشی کامل پشت دیوار سه جزء دارد. لایه شنی دانه‌بندی‌شده یا ژئوکامپوزیت آب را جمع میکند و ژئوتکستایل مانع ورود ذرات ریز خاک به آن می‌شود. لوله زهکش سوراخ‌دار در پای دیوار آب را به بیرون هدایت میکند. در دیوارهای محوطه هم روزنه‌های تخلیه در بدنه دیوار، راه خروج آب را باز نگه می‌دارند. نوع دیوار هم به ارتفاع، نقش سازه‌ای، فضای پشت آن و ظاهر مورد نظر بستگی دارد.
| نوع دیوار | کاربرد مناسب | مزیت | محدودیت |
| دیوار وزنی سنگی یا بتنی | اختلاف ارتفاع کم در محوطه | اجرای ساده | حجم و عرض زیاد در ارتفاع‌های بیشتر |
| دیوار طره‌ای بتن مسلح | دیوارهای ساختمان و اختلاف ارتفاع متوسط تا زیاد | مقاومت بالا با ضخامت کمتر | نیاز به محاسبه، قالب‌بندی و آب‌بندی دقیق |
| دیوار گابیونی (توری‌سنگی) | تراس‌بندی و حائل محوطه | زهکشی طبیعی و ظاهر طبیعی | مناسب تحمل بار ساختمان نیست |
| دیوار خاک مسلح | خاکریزهای بلند محوطه | اقتصادی در ارتفاع زیاد | نیاز به فضای پشت دیوار و اجرای تخصصی |
| میخ‌کوبی (نیلینگ) | پایدارسازی دیواره گود هنگام خاکبرداری | بدون نیاز به فضای اضافی | محدودیت در خاک‌های سست و آب زیرزمینی بالا |
پی‌سازی در ترازهای مختلف
در زمین شیبدار، پی معمولاً به‌صورت پله‌ای اجرا می‌شود تا هر بخش روی خاک طبیعی و دست‌نخورده و در عمق تعیین‌شده در گزارش ژئوتکنیک قرار بگیرد. اگر بخشی از پی روی خاک طبیعی و بخش دیگر روی خاکریز قرار بگیرد، نشست غیریکنواخت و ترک در ساختمان تقریباً اجتناب‌ناپذیر است. ابعاد پله‌های پی و هم‌پوشانی آن‌ها را مهندس سازه، بر اساس مبحث هفتم و شرایط خاک، تعیین میکند.
پی‌هایی که در ترازهای مختلف قرار دارند، باید با شناژ یا دیوار بتنی به هم متصل شوند تا کل ساختمان مثل یک مجموعه واحد رفتار کند. پی‌های تراز بالا هم نباید بار اضافی به دیواره خاکی پی‌های پایین‌تر وارد کنند. در شیبهای تند، خاک‌های ضعیف یا جایی که خاک مقاوم در عمق زیاد قرار دارد، شمع یا ریزشمع بار ساختمان را به لایه‌های مقاوم منتقل میکند و نیاز به خاکبرداری گسترده را کاهش می‌دهد.
ملاحظات لرزه‌ای سازه
ساختمانی که روی شیب ساخته می‌شود، ستون‌هایی با ارتفاع‌های متفاوت دارد. ستونهای کوتاه سمت بالادست، سختی بیشتری دارند و در زلزله سهم بزرگ‌تری از نیرو را جذب می‌کنند. این پدیده با نام «ستون کوتاه» شناخته می‌شود و در زلزله‌های گذشته، از علت‌های شایع آسیب سازه‌ای بوده است. طراحی سازه باید این ستونها را برای نیروی بیشتر طراحی کند یا با تغییر سیستم سازه، از شکل‌گیری آن‌ها جلوگیری کند.
تفاوت سختی دو سمت ساختمان، مرکز سختی را از مرکز جرم دور میکند و پیچش را در زلزله افزایش می‌دهد. طراح سازه این رفتار را با جانمایی متعادل دیوارهای برشی یا مهاربندها، جداسازی حجم‌های پلکانی با درز انقطاع و رعایت ضوابط استاندارد ۲۸۰۰ کنترل میکند. افزایش فشار خاک بر دیوارهای حائل در هنگام زلزله هم باید در محاسبات دیده شود، به‌ویژه وقتی این دیوارها بخشی از سازه ساختمان‌اند.
انتخاب مصالح متناسب با شیب و رطوبت
مصالح هر بخش از ویلای روی شیب، بر اساس تماس با خاک، میزان رطوبت و نقش سازه‌ای آن بخش انتخاب می‌شوند. اشتباه رایج، انتخاب مصالح فقط بر اساس ظاهر یا قیمت است. در زمین شیبدار، بخش بزرگی از ساختمان در شرایط سخت‌تری از ساختمان معمولی قرار دارد و دوام مصالح، عمر کل ساختمان را تعیین میکند:
- پی و دیوارهای در تماس با خاک: بتن با کیفیت و دوام متناسب با محیط مرطوب طبق الزامات مبحث نهم، پوشش بتنی کافی روی میلگردها و عایق رطوبتی پیوسته در سمت خاک.
- سازه: سیستم‌های بتنی، فولادی و سبک (LSF) همگی روی شیب قابل اجرا هستند. در زمین‌هایی که حمل مصالح دشوار است، سیستم‌های سبک‌تر و پیش‌ساخته حمل، نصب و سرعت اجرای بهتری دارند.
- نما: مصالح کم‌جذب و مقاوم در برابر رطوبت و یخبندان، به‌ویژه در پایه ساختمان، با جزئیاتی که آب را از سطح نما دور کنند.
- محوطه: کفپوش‌های ضدلغزش در حالت خیس، سنگ و گابیون برای دیوارهای تراس‌بندی، و مصالح نفوذپذیر در مسیرها برای کاهش رواناب.
انتخاب سیستم سازه در زمین شیبدار به دسترسی کارگاه هم وابسته است. اگر تراک‌میکسر و پمپ بتن به‌راحتی به کارگاه نرسند، اجرای سازه بتنی با دشواری و هزینه بیشتری همراه است. در این حالت، سیستم‌هایی که قطعات آن‌ها سبک‌تر است و در کارگاه مونتاژ می‌شوند، گزینه‌های جدی‌تری هستند. در هر حال، پی و دیوارهای حائل بتن مسلح‌اند و تصمیم درباره سیستم سازه، فقط سازه بالای آن‌ها را تعیین میکند.
زمان‌بندی اجرا و فصل بارش
خاکبرداری، اجرای سازه نگهبان و پی، حساس‌ترین مراحل اجرا به بارش‌اند. دیواره گود باز در بارش‌های سنگین اشباع می‌شود و مقاومتش کاهش می‌یابد. آب جمع‌شده در کف گود هم بستر پی را نرم میکند و اجرای آن را متوقف میکند. برنامه‌ریزی این مراحل برای ماه‌های کم‌بارش‌تر سال، ساده‌ترین و مؤثرترین راه کاهش ریسک کارگاه است.
در اقلیم شمال کشور، پاییز و زمستان معمولاً پربارش‌ترین فصل‌ها هستند. اگر عملیات خاکی ناچار در این دوره انجام شود، پوشاندن دیواره‌ها با نایلون یا شاتکریت، آبروهای موقت بالای گود و پمپ تخلیه آب حداقل اقدامات لازم‌اند. محدود کردن طول دیوارهای که هم‌زمان باز است هم ضروری است. هیچ دیوارهای نباید در فاصله بین خاکبرداری و اجرای سازه دائمی، مدت طولانی بدون حفاظت باقی بماند.

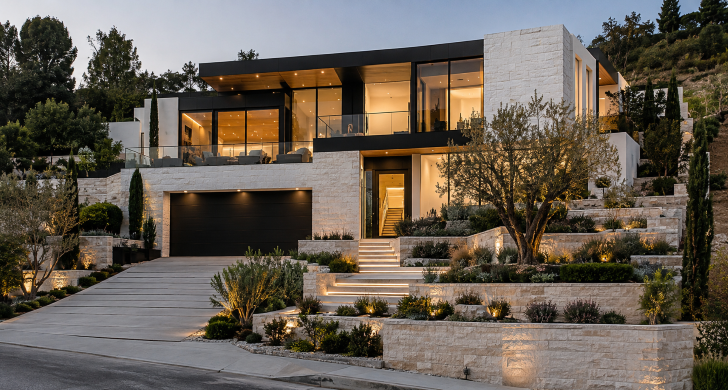

هزینه طراحی و ساخت ویلا در زمین شیبدار
هزینه ساخت ویلا در زمین شیبدار
بر اساس برآورد سیکاس برای ویلاهای شمال کشور در سال ۱۴۰۵، هزینه ساخت هر متر مربع بدون احتساب زمین چنین است:
- سطح اقتصادی: حدود ۴۰ تا ۵۰ میلیون تومان.
- سطح استاندارد: ۵۰ تا ۶۵ میلیون تومان.
- سطح لوکس: ۷۰ تا ۹۰ میلیون تومان.
هزینه طراحی و اخذ پروانه هم معمولاً ۳ تا ۵ درصد کل هزینه پروژه را تشکیل می‌دهد. سطح کیفیت مصالح، سیستم سازه، تأسیسات و پیچیدگی طرح، جایگاه هر پروژه را در این بازه‌ها تعیین می‌کنند.
این بازه‌ها مربوط به شرایط متعارف زمین است. در زمین شیبدار، هزینه اضافی عمدتاً در زیرسازی ایجاد می‌شود: عملیات خاکی، سازه نگهبان، پی چندترازه، دیوارهای حائل، آب‌بندی و زهکشی. میزان این افزایش عدد ثابتی ندارد و دو زمین با شیب یکسان، بسته به جنس خاک، آب زیرزمینی و الگوی استقرار، ممکن است هزینه زیرسازی کاملاً متفاوتی داشته باشند. برآورد قابل اتکا فقط پس از نقشه‌برداری، مطالعات ژئوتکنیک و طراحی مفهومی ممکن است.
عوامل مؤثر بر هزینه
میزان شیب و حجم عملیات خاکی
با افزایش شیب، حجم خاکبرداری و ارتفاع دیواره‌های گود بیشتر می‌شود و هزینه سازه نگهبان و دیوارهای حائل با ارتفاع به‌سرعت بالا می‌رود. حمل خاک مازاد هم در زمین‌های دامنه‌ای، به‌دلیل راه‌های باریک و شیبدار و فاصله تا محل تخلیه، می‌تواند سهم قابل توجهی از هزینه عملیات خاکی داشته باشد. طراحی‌ای که خاکبرداری و خاکریزی را متعادل کند، این هزینه را کاهش می‌دهد.
نوع خاک و سیستم پی
خاک مقاوم یا بستر سنگی کم‌عمق، اجرای پی سطحی و ساده را ممکن میکند. در مقابل، خاک‌های ضعیف، اشباع یا دستی، به پی عمیق‌تر، شمع یا بهسازی خاک نیاز دارند. سنگ هم اگر در عمق کم و در محدوده خاکبرداری باشد، برداشت آن با ابزار سنگ‌شکن، هزینه و زمان خاکبرداری را افزایش می‌دهد. به همین دلیل گزارش ژئوتکنیک مهم‌ترین مبنای برآورد هزینه پی است.
دیوار حائل و سازه‌های نگهبان
تعداد، ارتفاع و نوع دیوارهای حائل، از بزرگ‌ترین اقلام هزینه‌ای ویژه زمین شیبدار هستند. دیوارهای بتن مسلحی که بخشی از ساختمان‌اند، همراه با عایق‌کاری و زهکشی، هزینه‌ای بسیار بیشتر از دیوارهای سنگی یا گابیونی محوطه دارند. سازه نگهبان موقت گود هم هزینه‌ای جدا از دیوارهای دائمی است، مگر اینکه طوری طراحی شود که بخشی از سازه دائمی شود.
دسترسی کارگاه و حمل مصالح
وقتی کامیون، تراک‌میکسر یا جرثقیل به‌راحتی به کارگاه نرسد، حمل مصالح با وسایل کوچک‌تر، بتن‌ریزی با پمپ بازوبلند یا جابه‌جایی دستی انجام می‌شود. این روش‌ها هزینه هر واحد کار را بالا می‌برند و سرعت اجرا را کاهش می‌دهند. ساخت راه دسترسی موقت هم اگر لازم باشد، هزینه‌ای مستقل به پروژه اضافه میکند.
الگوی استقرار ساختمان
الگوی استقرار تعیین میکند چه سهمی از بودجه صرف زیرسازی شود. اسپلیتلول در شیبهای ملایم معمولاً کم‌هزینه‌ترین الگوست، چون خاکبرداری و دیوار حائل کمتری دارد. استقرار روی پیلوت در شیبهای تند خاکبرداری را حذف میکند، ولی سازه پیچیده‌تری می‌خواهد. الگوی نیمه‌مدفون به‌دلیل دیوارهای حائل و آب‌بندی گسترده، و طره‌های بلند به‌دلیل سازه سنگین‌تر، بیشترین هزینه را دارند.
مطالعات و طراحی تخصصی
نقشه‌برداری دقیق، مطالعات ژئوتکنیک، طراحی سازه نگهبان، دیوارهای حائل و پی چندترازه، هزینه مرحله طراحی را نسبت به زمین مسطح بیشتر می‌کنند. با این حال، این بخش کمترین سهم را در هزینه کل پروژه دارد و بیشترین اثر را بر کنترل بقیه اقلام. صرفه‌جویی در مطالعات، معمولاً به طراحی محافظه‌کارانه و پرهزینه یا به خطاهایی منجر می‌شود که جبرانشان چند برابر هزینه مطالعه است.
| قلم هزینه | عامل افزایش | راه کنترل |
| عملیات خاکی | حجم خاکبرداری و حمل خاک مازاد | قرارگیری حجم موازی خطوط تراز و تعادل خاکبرداری و خاکریزی |
| پی | ترازهای متعدد و خاک ضعیف | مطالعات ژئوتکنیک دقیق و انتخاب پی متناسب با خاک |
| دیوار حائل و سازه نگهبان | ارتفاع و تعداد دیوارها | تراس‌بندی با دیوارهای کوتاه‌تر یا استقرار روی پیلوت |
| آب‌بندی و زهکشی | سطح تماس ساختمان با خاک | محدود کردن بخش‌های مدفون به فضاهای لازم |
| حمل و دسترسی | راه دسترسی دشوار و ماشین‌آلات خاص | سیستم سازه سبک‌تر و زمان‌بندی مناسب اجرا |
تیم طراحی و ساخت ویلا در زمین شیبدار
ویلا در زمین شیبدار حاصل کار هماهنگ چند تخصص است:
- نقشه‌بردار: داده‌های پایه طرح را فراهم میکند.
- مهندس ژئوتکنیک: رفتار خاک و پایداری شیب را مشخص میکند.
- معمار: الگوی استقرار، ترازها و فضاها را طراحی میکند.
- مهندس سازه: پی، سازه نگهبان، دیوارهای حائل و رفتار لرزه‌ای ساختمان را طراحی میکند.
- طراح تأسیسات: آب، فاضلاب و زهکشی را با اختلاف ارتفاع هماهنگ میکند.
- طراح منظر: تراس‌بندی، مسیرها و کنترل فرسایش محوطه را طراحی میکند.
ناظران نظام مهندسی و مجری پروژه هم تطابق اجرا با طرح را کنترل می‌کنند. در این پروژه‌ها تصمیم هر تخصص، مستقیم بر بقیه اثر می‌گذارد. جدا بودن تیم‌ها و تصمیم‌گیری بدون هماهنگی، رایج‌ترین علت دوباره‌کاری و هزینه‌های پیش‌بینی‌نشده است.
نقش سیکاس در طراحی و ساخت ویلا در زمین شیبدار
استودیو معماری سیکاس طراحی و ساخت ویلا در زمین شیبدار را از بررسی زمین تا تحویل نهایی، یکپارچه و با یک تیم مسئول پیش می‌برد. در زمین شیبدار، بیشترین هزینه‌ها و ریسک‌ها پیش از آنکه ساختمانی دیده شود، زیر خاک شکل میگیرند. به همین دلیل در سیکاس، معمار، مهندس سازه و تیم اجرا از روز اول روی زمین شما با هم تصمیم میگیرند. الگوی استقرار با گزارش خاک سنجیده می‌شود، ترازها با هزینه زیرسازی تنظیم می‌شوند و جزئیات آب‌بندی و زهکشی پیش از رسیدن به کارگاه در نقشه‌ها نهایی می‌شوند. نتیجه، ویلایی است که دید و نور شیب را کامل به فضای زندگی می‌آورد و بودجه آن صرف خاکبرداری و دیوارهای غیرضروری نمی‌شود.
در سیکاس، طراحی ویلای روی شیب با مقایسه چند گزینه استقرار آغاز می‌شود. هر گزینه با حجم خاکبرداری، دیوارهای حائل و کیفیت دید و نوری که به ویلا می‌دهد سنجیده می‌شود تا انتخاب نهایی آگاهانه باشد. محوطه، تراس‌ها و مسیر آب هم هم‌زمان با ساختمان طراحی می‌شوند، نه پس از آن. سیکاس پروژه‌های طراحی و ساخت ویلا را در مازندران، گیلان، دماوند و شهریار انجام می‌دهد. پیش از خرید زمین یا شروع طراحی، در جلسه مشاوره رایگان، زمین شیبدار شما بررسی می‌شود. تا پیش از صرف هر هزینه‌ای، امکان ساخت، الگوی مناسب استقرار و عوامل اصلی هزینه پروژه‌تان روشن است.
پرسش‌های متداول
آیا آزمایش خاک برای ویلا در زمین شیبدار ضروری است؟ +
بله. حتی اگر ضوابط برای ساختمان کوچک آن را الزامی ندانند، در زمین شیبدار فقط گزارش ژئوتکنیک مشخص میکند شیب پس از ساخت پایدار می‌ماند یا نه، پی تا چه عمقی برود و چه سازه نگهبانی لازم است. هزینه این مطالعات در برابر خطر لغزش و نشست ناچیز است.
آیا روی زمین شیبدار میتوان ویلای یکطبقه ساخت؟ +
بله، اما ساختمان یکطبقه روی شیب یا به خاکبرداری و خاکریزی بیشتری برای ایجاد یک سطح صاف نیاز دارد، یا بخشی از آن روی ستون قرار میگیرد. در شیبهای بیشتر، الگوی اسپلیتلول معمولاً حس یکطبقه را با چند پله کوتاه و هزینه زیرسازی کمتر فراهم میکند.
آیا ویلای ساختهشده روی شیب در برابر زلزله ضعیفتر است؟ +
اگر سازه مخصوص همان شیب طراحی شود خیر. ستونهای کوتاه سمت بالادست، نیروی بیشتری از زلزله میگیرند و مهندس سازه طبق استاندارد ۲۸۰۰ این ستونها را تقویت و سختی دو سمت ساختمان را متعادل میکند
کدام سیستم سازه برای ویلا در زمین شیبدار مناسب‌تر است؟ +
هر سه سیستم بتنی، فولادی و LSF قابل اجرا هستند و پی و دیوارهای در تماس با خاک در هر حال بتن مسلح‌اند. انتخاب سیستم سازه بالای آن‌ها به دسترسی کارگاه، الگوی استقرار، دهانه‌ها، طره‌ها و بودجه بستگی دارد و باید هم‌زمان با طراحی معماری تعیین شود.
